Ano ang prinsipyo ng pagtatrabaho ng CNC bending?

CNC baluktot gumagana sa pamamagitan ng paggamit ng mga servo motor na kinokontrol ng computer upang tumpak na i-coordinate ang maraming machine axes, kabilang ang pag-ikot, anggulo ng bend, distansya ng feed ng tubo, at pagpoposisyon ng mandrel, upang ang isang metal na tubo o tubo ay mabuo sa paligid ng isang die sa isang eksaktong naka-program na hugis. Ang isang tipikal na CNC tube bender ay maaaring humawak ng bend angle tolerance sa loob ng 0.1 degrees , isang antas ng repeatability na hindi maaaring tumugma sa manual o semi-awtomatikong kagamitan sa pagbaluktot, dahil ang input ng operator ng tao ay nagpapakilala ng pagkakaiba-iba sa bawat ikot ng liko.

Ang katumpakan na ito ay nagmumula sa makina na nagsasagawa ng isang paunang naka-program na pagkakasunud-sunod sa halip na umasa sa paghatol ng operator para sa bawat liko, na nangangahulugang kapag ang isang programa ay na-validate para sa isang partikular na bahagi, ang bawat kasunod na piraso na ginawa mula sa programang iyon ay lalabas sa dimensional na kapareho, isang kritikal na kinakailangan para sa mga industriya tulad ng mga automotive exhaust system at aerospace tubing kung saan ang part consistency ay direktang nakakaapekto sa assembly fit.

Mga Core Ax na Tinutukoy ang CNC Bending Motion

Ang isang CNC tube bending machine ay nag-coordinate ng ilang independiyenteng mga palakol nang sabay-sabay, bawat isa ay kumokontrol sa isang partikular na aspeto ng liko. Ang pag-unawa sa mga palakol na ito ay nililinaw kung paano isinasalin ng makina ang isang digital na programa sa isang pisikal na liko.

Pangunahing CNC baluktot axes

• Bend axis, na nagpapaikot sa bend die sa naka-program na anggulo
• Feed axis, na umuusad sa tubo sa tamang posisyon para sa susunod na liko
• Rotation axis, na nagpapaikot sa buong tubo sa paligid ng sarili nitong centerline upang itakda ang eroplano ng susunod na liko
• Mandrel axis, na naglalagay ng panloob na suporta upang maiwasan ang pagbagsak ng pader sa panahon ng liko

Ang mga higher-end na CNC bender ay kadalasang may kasamang lima, anim, o higit pang kinokontrol na mga palakol, na nagbibigay-daan sa kumplikadong multi-plane bends na magawa sa iisang tuloy-tuloy na cycle nang hindi kinakailangang i-unclamp at manu-manong iposisyon ang tubo sa pagitan ng mga liko.

Ang Papel ng Suporta sa Mandrel sa Kalidad ng Bend

Ang isa sa pinakamahalagang elemento na nakikilala ang CNC bending mula sa simpleng manual bending ay ang paggamit ng panloob na suporta sa mandrel, partikular na para sa thin-wall tubing o tight bend radii kung saan ang tube wall ay nasa mataas na panganib na bumagsak o kulubot sa loob ng bend.

Paano naaapektuhan ng suporta ng mandrel ang resulta ng bend

Ang CNC system ay tumpak na nagsi-synchronize ng mandrel withdrawal timing sa bend cycle, dahil ang pag-alis ng mandrel ng masyadong maaga o huli ay maaari pa ring magdulot ng pagnipis ng pader o pagmamarka sa ibabaw kahit na sa isang mahusay na naka-program na makina.

Paano Talagang Tumatakbo ang CNC Bending Cycle

Kapag na-load na ang isang program, nagsasagawa ang makina ng paulit-ulit na pagkakasunod-sunod ng mga paggalaw na nagbabago ng isang tuwid na tubo sa natapos na baluktot na geometry na tinukoy sa CAD o programming software.

Karaniwang CNC bending cycle sequence

1. Ang tubo ay ikinarga at ligtas na naka-clamp laban sa bend die
2. Iniuuna ng feed axis ang tubo sa unang naka-program na lokasyon ng liko
3. Ang rotation axis ay naka-orient sa tubo sa tamang bend plane
4. Pinaikot ng bend axis ang die sa tinukoy na anggulo, na bumubuo ng liko sa paligid ng mandrel
5. Ang mandrel ay umatras sa naka-program na punto sa cycle upang maiwasan ang pagmamarka sa ibabaw ng tubo
6. Awtomatikong umuulit ang sequence para sa bawat karagdagang liko na tinukoy sa programa

Dahil ang bawat hakbang sa pagkakasunud-sunod na ito ay pinamamahalaan ng servo control system sa halip na manu-manong pagsasaayos, ang mga oras ng pag-ikot ay nananatiling pare-pareho mula sa unang bahagi hanggang sa huli, na isang pangunahing dahilan kung bakit ang CNC bending ay pinapaboran para sa mataas na dami ng produksyon na tumatakbo.

Programming at Simulation Bago ang Produksyon

Bago baluktot ang anumang pisikal na tubo, ang geometry ng bahagi ay karaniwang nakaprograma gamit ang nakalaang software ng pag-bending ng tubo na ginagaya ang buong pagkakasunud-sunod ng liko, sinusuri ang mga potensyal na banggaan sa pagitan ng tubo, mandrel, at clamping tooling ng makina.

Maaaring mahuli ng software ng simulation ang mga banggaan ng tooling bago magawa ang isang bahagi , na pumipigil sa magastos na pagkasira ng tool at na-scrap na materyal na maaaring mangyari kung ang isang kumplikadong multi-bend na bahagi ay na-program sa pamamagitan ng trial at error nang direkta sa makina. Ang upfront simulation step na ito ay naging karaniwang kasanayan sa mga tube fabrication shop na nagtatrabaho sa kumplikadong three-dimensional na bend geometries.

Bakit Nahihigitan ng CNC Bending ang Manual at Semi-Automatic na Paraan

Ang mga manu-mano at semi-awtomatikong bending machine ay umaasa sa kasanayan ng operator upang kontrolin ang anggulo ng liko at pagpoposisyon ng tubo, na nagpapakilala ng pagkakaiba-iba na nagiging mas malinaw habang tumataas ang pagiging kumplikado ng liko. Ang CNC bending ay nag-aalis ng pagkakaiba-iba na ito sa pamamagitan ng pagkontrol sa bawat axis sa pamamagitan ng parehong programmed sequence para sa bawat bahagi na ginawa.

Comparative advantage ng CNC bending

• Ang pare-parehong katumpakan ng anggulo ng liko sa buong production run
• Mas mabilis na pagbabago sa pagitan ng iba't ibang bahagi ng mga programa kumpara sa manu-manong pag-reset ng mga stop at angle gauge
• Nabawasan ang rate ng scrap mula sa error ng operator sa kumplikadong multi-bend geometries
• Kakayahang mag-imbak at mag-recall ng mga programa para sa paulit-ulit na mga order sa produksyon nang hindi nagre-reprogram mula sa simula

Ang mga tagagawa na gumagawa ng tube bending equipment, tulad ng mga CNC system na binuo ng Tube Bending Machinery, ay nagdidisenyo ng kanilang mga makina sa paligid ng multi-axis na servo control approach na partikular para maihatid ang repeatability at precision na hindi makakamit ng manual bending method sa mga kumplikadong bahagi.

Mga Karaniwang Aplikasyon para sa CNC Bent Tubing

Ang precision at repeatability ng CNC bending ay ginagawa itong mas gustong paraan sa mga industriya kung saan ang dimensional accuracy ay direktang nakakaapekto sa function ng bahagi at assembly fit.

Mga Salik na Nakakaimpluwensya sa Kalidad ng Bend sa isang CNC Machine

Kahit na may tumpak na kontrol ng servo, maraming mga variable ng proseso ang dapat na wastong i-configure upang makamit ang isang malinis, tumpak na sukat na liko nang walang kulubot, pagyupi, o pagmamarka sa ibabaw.

• Tamang pagpili ng die at mandrel na tumugma sa diameter ng tubo at kapal ng pader
• Wastong pagpapadulas sa pagitan ng tubo, mamatay, at mandrel upang mabawasan ang alitan sa panahon ng liko
• Tumpak na presyon ng pag-clamping upang maiwasan ang pagkadulas ng tubo sa panahon ng paggalaw ng baluktot
• Tamang timing ng pagbawi ng mandrel na naka-synchronize sa cycle ng bend

Ang pagkuha ng mga variable na ito nang tama sa paunang pag-setup ay kadalasang mas nakakaubos ng oras kaysa sa aktwal na hakbang sa programming, dahil kahit na ang isang mahusay na pagkakasulat na programa ay gagawa ng mga depektong bahagi kung ang pisikal na pag-setup ng tool ay hindi tumutugma sa materyal ng tubo at geometry na pinoproseso.

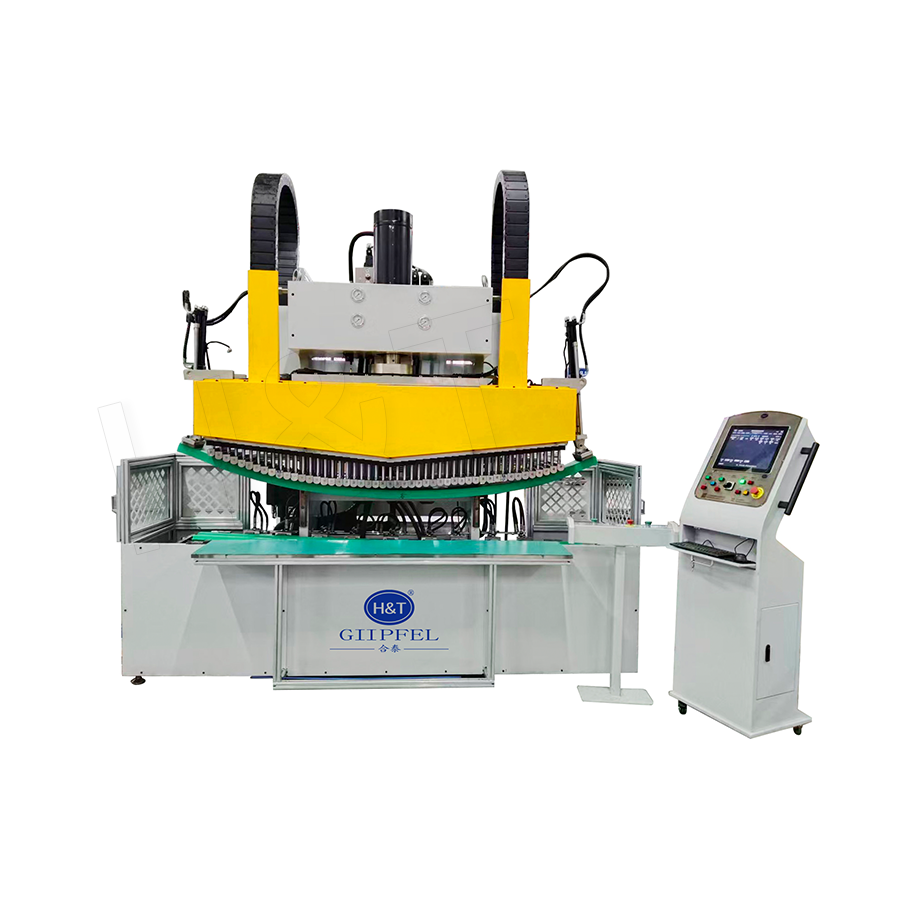

Pagpili ng Tamang CNC Bending Equipment

Ang pagpili ng naaangkop na CNC bending machine ay depende sa hanay ng diameter ng tubo, kapal ng pader, kinakailangang kumplikado ng liko, at inaasahang dami ng produksyon. Ang isang makina na may mas kontroladong mga palakol sa pangkalahatan ay sumusuporta sa mga mas kumplikadong geometries ngunit maaaring magdagdag ng hindi kinakailangang gastos para sa mas simple, mataas na dami ng single-plane bending application.

Mga kagamitan tulad ng CNC baluktot ang mga makina na ginawa ng Tube Bending Machinery ay inengineered na may multi-axis servo control at mandrel synchronization na built in, na nagbibigay sa mga fabricator ng flexibility na pangasiwaan ang parehong simpleng production run at kumplikadong multi-plane bending work sa isang platform.
