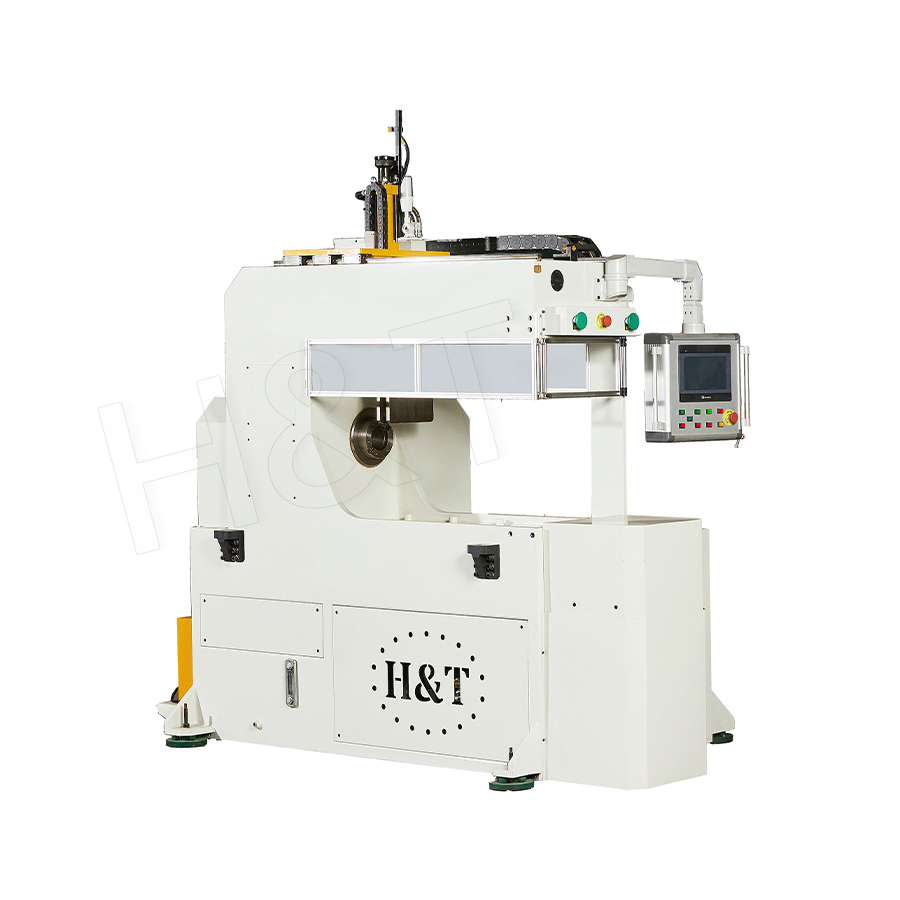

Tube Spiral Coil Bending Machine ay isang dalubhasang proseso ng pagbuo ng tubo kung saan ang metal tubing—pinakakaraniwang tanso, carbon steel, o hindi kinakalawang na asero—ay patuloy na nabubuo sa mga helical (spiral) coils na may eksaktong kontroladong diameter, pitch, at turn count gamit ang guide rollers, bending rollers, at pitch-setting mechanisms. Ang nagreresultang spiral coil tube ay nagbibigay ng malaking heat transfer area sa loob ng compact footprint, na ginagawa itong pangunahing functional element sa mga heat exchanger, HVAC fan coil unit, at industrial process heating and cooling system.
Ang isang coil bending machine ay nagsasama ng tube feeding, radius-setting rollers, pitch guide mechanisms, at isang umiikot na mandrel o winding head sa isang solong automated system. Depende sa pagsasaayos, maaari itong gumawa ng mga coil mula sa maliliit na diameter na copper tube (Ø6 mm) para sa mga aplikasyon sa pagpapalamig hanggang sa malalaking diameter na steel pipe (Ø76 mm) para sa mga industriyal na heat exchanger, na may mga diameter sa labas ng coil mula sa 50 mm hanggang mahigit 2,000 mm at helix pitches mula sa masikip (halos magkadikit na mga liko) hanggang sa malawak na pagitan ng mga configuration.
Paano Gumagana ang Coil Bending Machine
Ang proseso ng pagbuo ng coil ay nagsasangkot ng coordinated sequence ng tube feeding, radius forming, at pitch control, lahat ay pinamamahalaan ng CNC o servo control system ng makina:
- Pagpapakain ng tubo: Ang mga tuwid na seksyon ng tubo (o mga tubo na pinapakain mula sa isang coil decoiler para sa malambot na tanso o aluminyo) ay ipinapasok sa gabay ng roller assembly ng makina sa isang kinokontrol na bilis. Tinutukoy ng bilis ng feed ang rate ng produksyon at nakakaimpluwensya sa kalidad ng helix.
- Mga roll na nagtatakda ng radius: Tatlo o higit pang baluktot na mga rolyo ay unti-unting nagpapadilim ng tubo sa pabilog na arko ng target na diameter ng coil. Ang agwat sa pagitan ng mga roll (lalo na ang adjustable bending roll) ay tumutukoy sa coil radius. Ang CNC servo control ay nagbibigay-daan sa real-time na pagsasaayos ng radius upang makabuo ng mga tapered coils (progresibong tumataas o bumababa sa radius) kung kinakailangan ng disenyo ng heat exchanger.
- Mekanismo ng gabay sa pitch: Ang isang pitch-setting guide—kadalasan ay isang motorized lead screw o servo-driven guide rail—ay nagsusulong sa tube nang axially sa isang kinokontrol na bilis na naka-synchronize sa rotational feed, na nagtatatag ng helix pitch ng coil (ang axial na distansya sa pagitan ng mga katabing pagliko). Ang pitch ay programmable at maaaring iba-iba sa haba ng coil upang lumikha ng hindi pare-parehong pitch coils para sa mga partikular na kinakailangan sa pamamahagi ng daloy.
- Cut-off: Matapos makumpleto ang naka-program na bilang ng mga pagliko, pinuputol ng isang tube cutter (rotating saw o cold-cut shear) ang coil sa dulo ng exit habang pinapanatili ang geometry ng coil. Ang natapos na coil ay sinuri para sa diameter ng coil, pitch, at kalidad ng paghahanda ng pagtatapos.
Bakit Napakahusay ng Spiral Coil Geometry sa Mga Application ng Heat Exchange
Ang spiral coil geometry ay nag-aalok ng likas na thermodynamic at fluid-dynamic na mga pakinabang sa straight-tube o U-tube heat exchangers:
- Dean vortex effect: Ang pag-agos sa isang helicly curved na tubo ay nag-uudyok ng pangalawang sirkulasyon (Dean vortices) na nakakagambala sa boundary layer sa tube wall, na makabuluhang tumataas ang heat transfer coefficient. Para sa parehong haba ng tubo, nakakamit ang isang spiral coil 15–40% na mas mataas na pagganap ng paglipat ng init kaysa sa katumbas na tuwid na tubo dahil sa pangalawang pagpapahusay ng daloy na ito.
- Compact footprint: Ang spiral coil na 10 metro ang haba ng tubo ay sumasakop sa isang bahagi ng espasyo sa sahig ng isang katumbas na straight-tube arrangement, na nagpapagana ng mga compact heat exchanger na disenyo para sa space-constrained installation gaya ng residential HVAC units, industrial boiler water preheater, at skid-mounted process system.
- Tendensya sa paglilinis ng sarili: Ang puwersa ng sentripugal sa likidong dumadaloy sa coil ay nagtutulak ng mga particulate at sukat patungo sa panlabas na dingding, na nagpapababa ng mga rate ng fouling kumpara sa mga disenyo ng straight-tube—isang makabuluhang bentahe sa pagpapatakbo sa mga water-to-water heat exchanger na may matigas na supply ng tubig.
- Thermal expansion absorption: Ang coil geometry ay likas na tinatanggap ang thermal expansion at contraction sa pamamagitan ng spring-like structure nito, na inaalis ang pangangailangan para sa expansion joints at binabawasan ang thermal fatigue stress sa tube-to-header joints.
Pangunahing Aplikasyon ng Coil Bending Machines
Paggawa ng Heat Exchanger
Ginagamit ang mga spiral coil heat exchanger bilang immersion coil sa mga storage tank (domestic at commercial hot water system), shell-and-coil heat exchanger (water-to-water, steam-to-water, refrigerant-to-water), at heat recovery units. Ang isang tipikal na domestic hot water storage coil ay ginawa mula sa 12–25 metro ng Ø22 mm na tubong tanso nabuo sa isang coil na 180–250 mm OD at 8–12 na pagliko, na nangangailangan ng tumpak na kontrol sa pitch upang matiyak ang pare-parehong puwang ng tube-to-tank para sa pare-parehong paglipat ng init sa ibabaw ng coil.
HVAC Fan Coil Units
Ang mga fan coil unit—ang ipinamahagi na mga terminal unit ng central air conditioning system—ay gumagamit ng mga heat exchange coil (karaniwang finned copper tube coils) upang maglipat ng thermal energy sa pagitan ng umiikot na malamig na tubig o mainit na tubig at hangin sa silid na pinapatakbo ng maliit na fan. Ang coil ay ang pangunahing elemento ng pagpapalitan ng init: ang diameter ng tubo nito, pitch ng palikpik, bilang ng mga hilera, at pag-aayos ng circuit ay direktang tumutukoy sa kapasidad ng paglamig at pag-init ng unit. Ang mga coil bending machine ay gumagawa ng serpentine o spiral coil circuit sa ubod ng bawat fan coil unit, na may mga rate ng produksyon na 200–500 coil circuit bawat shift sa mga awtomatikong linya.
Pang-industriya na Prosesong Pag-init at Paglamig
Ang mga immersion coil sa mga chemical reactor vessel, naka-jacket na mga mixing tank, at batch process equipment ay gumagamit ng mga spiral coils upang painitin o palamigin ang mga nilalaman ng sisidlan. Carbon steel o hindi kinakalawang na asero coils ng Ø25 mm hanggang Ø76 mm tubo diameter na may likawin sa labas diameters ng 300 mm hanggang 2,000 mm ay ginawa para sa mga pang-industriyang heat transfer application na ito, na nangangailangan ng tumpak na dimensional na kontrol upang matiyak na ang coil ay umaangkop sa loob ng sisidlan at nagbibigay ng dinisenyong lugar ng paglipat ng init.
Waste Heat Recovery System
Ang mga spiral coil heat exchanger ay malawakang ginagamit sa pagbawi ng init ng basura mula sa mga flue gas, tambutso ng makina, at mga daluyan ng prosesong pang-industriya. Ang compact geometry ng coil ay nagbibigay-daan sa pagsasama sa umiiral na mga duct at exhaust system na may kaunting pagbabago sa istruktura, na ginagawa itong isang cost-effective na solusyon para sa pagbawi ng thermal energy na kung hindi man ay ilalabas sa kapaligiran.
Automated Pipeline Layout
Sa industriyal na planta piping, ang mga coil bending machine ay ginagamit upang bumuo ng instrumentation tube coils (capillary loops para sa pagsukat ng proseso), vibration isolation loops, at expansion coils sa instrument air at hydraulic lines. Ang pagbuo ng mga coil na ito sa isang dedikadong makina ay nagsisiguro ng pare-parehong geometry sa daan-daang magkakaparehong mga pag-install, na inaalis ang pagkakaiba-iba ng manu-manong pagbuo ng coil.
Mga Parameter ng Coil at Quality Control
| Parameter | Karaniwang Saklaw | Pagpaparaya na Makamit | Epekto sa Pagganap |
|---|---|---|---|
| Coil sa labas ng diameter | 50–2,000 mm | ±1–2 mm | Pagkasyahin sa loob ng sisidlan / shell |
| Coil pitch (turn spacing) | Tube OD hanggang 200 mm | ±0.5 mm | Pamamahagi ng daloy, panganib ng fouling |
| Bilang ng mga liko | 1–100 | ±0.25 pagliko | Kabuuang lugar ng paglipat ng init |
| Tube ovalization sa liko | — | <5% ng OD | Pagbaba ng presyon, koepisyent ng daloy |
Mga Karaniwang Tanong Tungkol sa Tube Spiral Coil Bending Machine
Anong mga materyales sa tubo ang pinakaangkop sa pagyuko ng coil?
Ang tanso (soft-drawn C12200) ay ang pinakakaraniwang coil-bent na materyal dahil sa mahusay nitong ductility, thermal conductivity, at corrosion resistance. Maaari itong i-coiled sa masikip na radii ( R/D kasing baba ng 2:1 ) nang walang pagsusubo. Ang carbon steel at stainless steel ay nangangailangan ng mas malaking minimum na radii (karaniwang R/D ≥ 4:1) at maaaring mangailangan ng intermediate annealing para sa masikip na pitch. Ang mga aluminum alloy tubes (1100, 3003) ay angkop para sa mga low-pressure na nagpapalamig na coil kung saan mahalaga ang pagbabawas ng timbang.
Paano kinokontrol ang ovalization sa panahon ng coil bending?
Ang ovalization ay pangunahing kinokontrol sa pamamagitan ng mandrel support sa loob ng tube bore sa panahon ng pagyuko, at sa pamamagitan ng paglilimita sa bilis ng baluktot upang payagan ang materyal na dumaloy nang walang buckling. Ang mga panloob na mandrel—alinman sa nababaluktot na ball-chain mandrel o rigid plug mandrel—ay ipinapasok sa tubo bago yumuko at binawi pagkatapos mabuo ang coil. Para sa copper tube coiling sa karaniwang mga application ng heat exchanger, karaniwang nililimitahan ng mga panloob na mandrel ang ovalization sa sa ilalim ng 3% ng nominal na OD kahit na sa coil diameters ng 2× tube OD lamang.
Maaari bang makagawa ang isang coil bending machine ng variable-pitch coils?
Oo, sa mga makinang kontrolado ng CNC. Ang servo-driven na pitch guide ay nag-uusad sa tubo nang aksial sa isang naka-program na rate sa bawat rebolusyon, at ang rate na ito ay maaaring baguhin sa anumang punto sa programa ng coil. Ang variable-pitch coils (masikip na pitch sa gitna para sa mataas na paglipat ng init, mas malawak na pitch sa mga dulo para sa pinababang pagbaba ng presyon at pinahusay na pamamahagi ng inlet/outlet flow) ay ginagamit sa mga espesyal na heat exchanger para sa pharmaceutical at food processing application kung saan kritikal ang pagkakapareho ng daloy.
Paano sinusuri ang integridad ng tapos na coil bago i-install?
Ang mga natapos na coils ay karaniwang sumasailalim sa hydrostatic pressure testing (napuno ng tubig at naka-pressure sa 1.5 × presyon ng disenyo —karaniwang 15–30 bar para sa HVAC coils at hanggang 100 bar para sa high-pressure process coils) at hinahawakan ng 5–15 minuto habang sinisiyasat kung may mga tagas. Para sa mga kritikal na aplikasyon, inilalapat ang pneumatic testing na may helium o nitrogen leak detection upang matukoy ang mga micro-leaks na maaaring makaligtaan ng hydrostatic testing.
