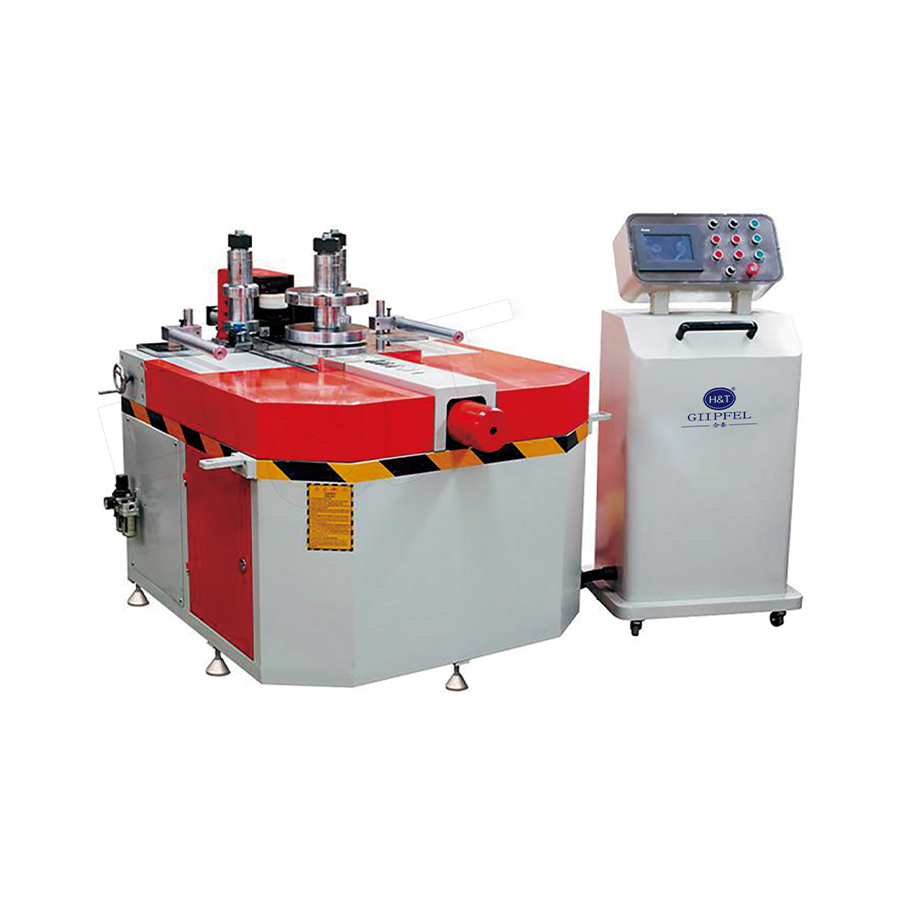

3D Rolling Bending Machine ay isang proseso ng pagbuo ng metal na kinokontrol ng CNC na gumagamit ng tatlo o higit pang independiyenteng adjustable na mga roller upang patuloy na ibaluktot ang mga metal na profile, tubo, o plato sa mga kumplikadong curved geometries sa tatlong-dimensional na espasyo. Hindi tulad ng nakasanayang 2D roll bending—na gumagawa ng mga simpleng circular arc sa iisang eroplano—sabay-sabay na kinokontrol ng 3D Rolling Bending Machine ang curvature ng workpiece sa X, Y, at Z na direksyon, na nagbibigay-daan sa paggawa ng mga spatial curve gaya ng helices, compound arcs, ellipses, parabolas, at freesform.
Ang tatlong roller ay gumaganap bilang isang progressive-deformation system: habang ang workpiece ay pinapakain sa pagitan ng mga ito, ang posisyon ng bawat roller ay independiyenteng inaayos ng mga servo drive sa ilalim ng kontrol ng CNC, na bumubuo ng localized na plastic deformation na yumuko sa cross-section sa target na curved path. CNC roller positioning repeatability ng humigit-kumulang 0.01 mm nagbibigay-daan sa paggawa ng mga kumplikadong bahagi ng arkitektura, aerospace, at istruktura na imposibleng makamit gamit ang manual o 2D roll bending equipment.
Paano Gumagana ang 3D Rolling Bending Machine
Ang Three-Roller Forming Principle
Sa karaniwang three-roller configuration, dalawang roller ang nagsisilbing support/drive rollers (fixed o adjustable sa posisyon) at ang isang roller ay ang bending roller (vertically adjustable). Habang dumadaan ang workpiece sa pagitan ng mga roller, tinutukoy ng vertical displacement ng bending roller ang lokal na radius ng curvature sa contact point. Sa pamamagitan ng patuloy na pag-iiba-iba ng displacement na ito habang pinapapasok ang profile, isang tuluy-tuloy na variable na radius curve—sa halip na isang fixed-radius arc—ay maaaring magawa sa buong haba ng workpiece.
3D Spatial Forming
Para sa tunay na 3D curve production, ang roller assembly ay naka-mount sa isang system na nagbibigay-daan din sa lateral (Y-axis) at rotational (twist) na pagsasaayos ng roller contact point habang dumadaan ang profile. Nagbibigay-daan ito sa direksyon ng baluktot na patuloy na magbago sa haba ng workpiece, na gumagawa ng helical, compound-curved, at spatially twisted na mga hugis. Pinagsasama-sama ng CNC system ang lahat ng roller axes, na isinasalin ang 3D target curve geometry sa isang coordinated multi-axis roller motion sequence.
Multi-Pass Bending para sa Tight Radii
Para sa radii na mas mahigpit kaysa sa maaaring makamit sa isang pass (karaniwang R/section-height ratios na mas mababa sa 5:1 para sa structural sections), ang CNC program ay nagsasagawa ng maraming pass na may unti-unting pagtaas ng roller displacement, unti-unting binabaluktot ang profile sa target na radius nang hindi labis na binibigyang diin ang materyal. Ang bilang ng mga pass na kinakailangan ay depende sa ductility ng materyal at ang target na radius; maaaring mangailangan ng mga seksyon ng aluminyo 3–5 pass , habang ang mas malambot na mga metal ay maaaring maabot ang target sa loob ng 1–2 pass.
Mga Pangunahing Kalamangan sa Teknikal
Mataas na Repeatability at CNC Precision
Ang servo-driven na roller positioning na may feedback ng encoder ay nakakamit ng roller position repeatability ng 0.01 mm , na isinasalin sa radius consistency na mas mahusay kaysa sa ±0.5% sa buong haba ng profile. Ang katumpakan na ito ay kritikal para sa mga istrukturang arkitektura kung saan ang magkatulad na mga curved na bahagi ay dapat mag-assemble na may magkatulad na magkasanib na gaps, at para sa mga aerospace frame kung saan ang curve deviation ay nakakaapekto sa aerodynamic performance.
Mababang Nalalabing Stress at Dimensional Stability
kasi 3D Rolling Bending Machine unti-unti at unti-unting namamahagi ng baluktot na deformation sa haba ng profile—sa halip na ilapat ito sa isang punto tulad ng sa press bending—ang natitirang pamamahagi ng stress sa natapos na bahagi ay mas pare-pareho at mas mababa ang magnitude. Nagreresulta ito sa mas mahusay na dimensional na katatagan sa paglipas ng panahon, nabawasan ang springback pagkatapos mabuo, at mas mababang panganib ng pagkaantala ng deformation sa panahon ng downstream welding o coating operations.
Malawak na Saklaw ng Mga Uri at Sukat ng Profile
Ang 3D Rolling Bending Machines ay tumanggap ng malawak na cross-section ng mga profile sa istruktura at arkitektura sa pamamagitan ng paglalagay sa mga roller ng mga groove na katugma sa profile o flat surface:
- Mga bilog na tubo at tubo (Ø20 mm hanggang Ø500 mm)
- Mga parisukat at parihabang guwang na seksyon (20×20 hanggang 400×200 mm)
- Anggulong bakal (L30×30 hanggang L200×200 mm)
- Channel steel (mga seksyon ng U / C, hanggang C300)
- H-beam at I-beam (hanggang HEA 300 at mas mabigat sa malalaking makina)
- Mga custom na aluminum extrusions (T-sections, Z-sections, curtain wall profiles)
- Flat plate (para sa cone at dished head pre-forming)
Automation at Pinagsamang Pagsukat
Ang mga advanced na 3D Rolling Bending Machine system ay nagsasama ng online na pagsukat ng radius—gamit ang mga sensor ng distansya ng laser o mga calculator ng curvature na nakabatay sa encoder—na nagbibigay ng real-time na curve geometry data pabalik sa CNC controller. Awtomatikong inaayos ng system ang mga posisyon ng roller upang itama ang mga deviation sa pagitan ng aktwal at target na radius mid-pass, nang hindi humihinto sa makina. Binabawasan ng closed-loop radius control na ito ang mga scrap rate sa mga kumplikadong profile mula sa 5–15% (open-loop) sa ilalim 1% .
Paghahambing: 3D Rolling Bending Machine kumpara sa Iba pang Paraan ng Pagbaluktot para sa Mga Profile
| Criterion | 3D Rolling Bending Machine | Iunat ang Baluktot | Pindutin ang Bending |
|---|---|---|---|
| 3D spatial curves | Oo (katutubong kakayahan) | Limitado (nahihigpitan) | Hindi |
| Variable radius curves | Oo (patuloy) | Limitado | Hindi |
| Max na laki ng profile | Malaki (HEA 300 ) | Malaki | Katamtaman |
| Kontrol ng springback | Mabuti (closed-loop) | Mahusay (<0.5°) | Katamtaman |
| Gastos ng tool sa bawat profile | Mababa (roller groove set) | Mataas (custom die per radius) | Katamtaman |
| Pinakamahusay para sa | Mga kumplikadong 3D curve, variable R | Mahabang unipormeng arko, mababang springback | Maikling discrete bends |
Mga Aplikasyon sa Industriya ng 3D Rolling Bending Machine
Arkitektural at Structural Construction
3D Rolling Bending Machine ay ang pangunahing teknolohiya para sa paggawa ng mga curved structural steel elements sa mga malalaking gusali, stadium canopies, airport terminal roofs, at pedestrian bridges. Ang mga istrukturang I-beam, hollow na seksyon, at mga profile ng channel na nakabaluktot sa helical o compound-curved na mga geometri ay karaniwang ginagamit sa mga feature na hagdanan, curved handrail, at space-frame node kung saan nagbabago ang direksyon ng curve sa 3D space.
Automotive at Rail Vehicle Frames
Ang mga arko ng bubong, mga nakapaligid na bintana, at mga riles ng istruktura sa gilid ng katawan para sa mga bus, mga sasakyang riles, at mga espesyal na layunin na sasakyan ay sumusunod sa mga kumplikadong 3D curve path na umaayon sa panlabas na disenyo ng sasakyan. Ginagawa ng 3D Rolling Bending Machine ang mga curved structural member na ito mula sa aluminum extrusions o steel hollow sections sa iisang machine pass, na may sapat na katumpakan sa radius para sa direktang pag-assemble sa frame ng sasakyan nang walang karagdagang pag-aayos ng mga operasyon.
Paggawa ng Barko at Mga Istraktura sa Malayong Pampang
Ang mga frame ng hull ng barko, mga curved deck beam, at pipe bends sa mga istruktura sa itaas na bahagi ng mga offshore platform ay nangangailangan ng malaking radius na baluktot ng mga seksyon ng mabibigat na bakal. Ang mga 3D Rolling Bending Machine para sa mga application sa paggawa ng barko ay maaaring magproseso ng mga seksyon hanggang sa 600 mm × 300 mm na may kapal ng pader na hanggang 30 mm, na naghahatid ng mga compound curve na kinakailangan ng ship hull geometry nang walang thermal distortion na nauugnay sa heat bending.
Solar at Energy Structures
Ang mga curved mounting rails para sa mga arrays ng solar panel sa mga curved roof o facade ng gusali, wind turbine nacelle frame, at energy storage system housing structural na mga miyembro ay lahat ay nakikinabang sa kakayahan ng 3D Rolling Bending Machine na gumawa ng magaan, tumpak na curved na mga profile ng aluminyo na umaayon sa kumplikadong architectural o engineering surface geometries.
Mga Karaniwang Tanong Tungkol sa 3D Rolling Bending Machine
Paano nakaprograma ang isang 3D curve sa makina?
Ang target na 3D curve geometry ay karaniwang tinutukoy bilang isang point cloud, spline, o NURBS curve sa isang 3D CAD na modelo. Ang offline na programming software ay nag-import ng geometry na ito, nag-discretize ng curve sa mga roller position command sa tinukoy na mga pagitan ng pagtaas ng feed, naglalapat ng springback compensation, at bumubuo ng multi-axis CNC program. Maaaring ma-validate ang programa sa pamamagitan ng simulation bago ang unang pisikal na liko, na binabawasan ang scrap ng unang artikulo sa mga kumplikadong geometries.
Ano ang pinakamababang matamo na radius ng liko para sa mga seksyon ng istruktura?
Para sa isang karaniwang structural steel square hollow na seksyon (hal., RHS 100 × 100 × 5 mm), ang minimum na matamo na radius ng bend sa pamamagitan ng cold rolling ay tinatayang 8–12× ang taas ng seksyon (800–1,200 mm centerline radius) nang walang makabuluhang cross-section distortion. Ang mas mahigpit na radii ay nangangailangan ng maraming pass na may intermediate heat treatment o ang paggamit ng mandrel-assisted rolling, na available sa mga dalubhasang makina.
Nagaganap ba ang cross-section distortion (ovalization) sa panahon ng 3D Rolling Bending Machine?
Oo, ang ilang antas ng cross-section ovalization o flange distortion ay likas sa roll bending. Para sa mga bilog na tubo, ang ovalization sa liko ay karaniwang limitado sa 3–8% ng nominal na OD kapag ang radius ng liko ay mas malaki sa 10× OD. Para sa mga parisukat at parihabang seksyon, ang pag-umbok sa gilid sa panlabas na radius ay maaaring kontrolin ng mga profile-matched roller grooves na sumusuporta sa lahat ng apat na gilid sa panahon ng baluktot. Para sa mga I-beam at channel, pinipigilan ang web buckling sa pamamagitan ng pagsasaayos ng bilis at presyon ng bending roller upang mapanatili ang kinokontrol na mga rate ng deformation.
